Prémiové periferní čerpadlo je ve svém jádru navrženo s výkonným motorem a pokročilou technologií oběžného kola pro zajištění vysoce výkonného čerpacího výkonu vody.
Jednou z výjimečných vlastností prémiové periferní pumpy je její mimořádná odolnost. Toto čerpadlo je vyrobeno z vysoce kvalitních materiálů a zkonstruováno tak, aby vydrželo ty nejnáročnější podmínky a je vyrobeno tak, aby vydrželo. Díky snadno použitelnému ovládacímu panelu a intuitivnímu designu se prémiová periferní pumpa také neuvěřitelně snadno ovládá.

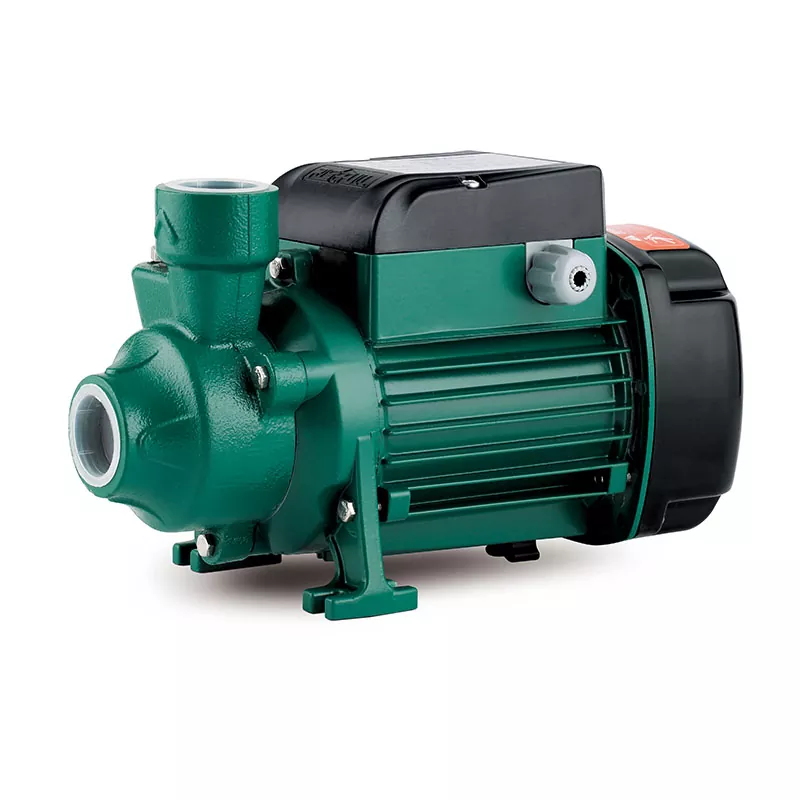

Následuje představení řady PN. Jedná se o prémiové periferní vodní čerpadlo, které je nejoblíbenějšími čerpadly na povrchovou vodu. Doufáme, že vám pomůže lépe porozumět průmyslovému vodnímu čerpadlu Risefull. Vítáme nové i staré zákazníky, aby s námi i nadále spolupracovali a společně vytvořili lepší budoucnost
|
Název produktu: |
Periferní vodní čerpadlo |
|
Moc |
0,45HP/0,5HP/0,75/HP/1HP |
|
Maximální průtok |
36 l/min 42 l/min 55 l/min 68 l/min |
|
Max Head |
32M 36M 42M 48M |
|
Vstup/výstup |
1"X1" |
|
Tělo čerpadla |
Litina s elektorovým povlakem |
|
Konzola |
Hliníkový držák s PPO vložkou |
|
Hřídel |
Hřídel S.S |
|
Oběžné kolo |
Mosazné oběžné kolo |
|
Motor |
Měděný drát nebo hliník |
|
Barva |
Práškový barevný lak |
|
MOQ: |
100 ks |
|
Čas vzorku: |
Do 7 dnů |
|
Doba výroby: |
35–40 dní po potvrzení objednávky |
|
Osvědčení |
CE |
● Čistá kapalina bez suspendovaných pevných látek, neagresivní
●Maximální tlak:10 barů
● Teplota kapaliny: 3℃~90℃
● Okolní teplota:<40℃
● Izolace:B
● Krytí:IP44
● Průměr tělesa: ≤ 2 mm
|
Model |
Moc |
Q |
m³/h |
0 |
0.3 |
0.6 |
0.9 |
1.2 |
1.5 |
1.8 |
2.1 |
2.4 |
2.7 |
3.0 |
3.3 |
3.6 |
3.9 |
||
|
Jednofázové |
Třífázový |
kW |
HP |
L/min |
0 |
5 |
10 |
15 |
20 |
25 |
30 |
35 |
40 |
45 |
50 |
55 |
60 |
65 |
|
|
PS59 |
PS59T |
0.33 |
0.45 |
H |
M |
32 |
28 |
24.5 |
*20.5 |
*16 |
*12 |
*18.5 |
4 |
||||||
|
PS60 |
PS60T |
0.37 |
0.5 |
36 |
32 |
28 |
24 |
*19.5 |
*15 |
*11 |
7 |
3 |
|||||||
|
PS65 |
PS65T |
0.55 |
0.75 |
42 |
38 |
34 |
30 |
26 |
*22 |
*18 |
*14 |
*10 |
6.5 |
3 |
|||||
|
PS70 |
PS70T |
0.75 |
1 |
48 |
44 |
40 |
36 |
32 |
28.5 |
*25 |
*21.5 |
*18 |
*15 |
*12 |
9 |
6 |
|||
* Vysoká účinnost Eta čerpadla
|
Seznam hlavní součásti ●Standardní konfigurace 〇 Volitelná konfigurace |
||
|
ŽÁDNÝ. |
Komponent |
Specifikace/Konstrukční vlastnosti |
|
1 |
TĚLO ČERPADLA |
Litina HT200, Dokončeno elektropovlakováním (test odolnosti proti rozstřiku soli po dobu 300 a více hodin) |
|
2 |
OBĚŽNÉ KOLO |
●Mosaz（H58%+） 〇 PPO） (vysokoteplotní odolnost do 150 °C) 〇 Nerezová ocel |
|
3 |
Mechanická ucpávka |
●Typ 301 (Karbate nepropustný grafit + keramika) |
|
4 |
Konzolová deska |
●PPO（Vysokoteplotní odolnost pro 150 °C）〇 Přesné lití SUS304 〇 Mosaz (H57 %+) |
|
5 |
Konzola |
Hliník ADC12 |
|
6 |
Kuličková ložiska |
●Standardní typ 〇 C&U 〇 TPI (Tchaj-wan) |
|
7 |
Hřídel motoru |
●SUS410(2CR13) 〇 Svařovací hřídel: Nerezová ocel 304 (strana čerpadla) + uhlíková ocel (strana motoru) |
|
8 |
Svorkovnice |
Plast ABS |
|
9 |
Svorkovnice |
PBT zpomalující hoření |
|
10 |
Kondenzátor |
●CBB60 Plastový plášťový kondenzátor 〇 CBB65 Nevýbušný kondenzátor 〇 450VL@220-240V Motor 〇 300VL@110-127VMotor |
|
11 |
Skříň motoru |
Hliník ADC12 |
|
12 |
Větrák |
●Plast PP 〇 Nylon PA6 |
|
13 |
Kryt ventilátoru |
Plast PP |
|
14 |
Zástrčkový kabel |
● 3jádrový testovací kabel 〇 Přizpůsobený kabel Zástrčka |
|
15 |
Motor |
●Standardní měděný drát 〇 Vysoce účinný motor 〇 Ekonomický motor 〇 3fázový motor 〇 Přizpůsobený motor 60 Hz |
|
Model |
DN1 |
DN2 |
Hlavní instalační rozměr (mm) |
||||||||||
|
a |
f |
h |
h1 |
i |
l |
m |
n |
n1 |
w |
s |
|||
|
PN59 |
G1 |
G1 |
42 |
250 |
151 |
63 |
10 |
149 |
89 |
117 |
94 |
51 |
10 |
|
PN60 |
G1 |
G1 |
42 |
250 |
151 |
63 |
10 |
149 |
89 |
117 |
94 |
51 |
10 |
|
PN65 |
G1 |
G1 |
44 |
279 |
178 |
76 |
13 |
165 |
96 |
140 |
114 |
59 |
10 |
|
PN70 |
G1 |
G1 |
45 |
279 |
178 |
76 |
13 |
167 |
96 |
140 |
114 |
58 |
10 |
|
Položka |
1~220V/50Hz |
3~380V/50Hz |
|
PN59 |
2.1A |
0,7A |
|
PN60 |
2,7A |
0,8A |
|
PN65 |
4A |
1,5A |
|
PN70 |
5,8A |
2A |
|
Model |
N.W. |
PCS/CTN |
G.W/CTN |
MEAS (CM) |
PCS/CTN |
G.W/CTN |
MEAS (CM) |
|
PN59 |
5.15 |
1 |
5.35 |
26X16X17,5 |
4 |
22.25 |
33,6X27,2X38,3 |
|
PN60 |
5.65 |
1 |
5.90 |
26X16X17,5 |
4 |
25.15 |
33,6X27,2X38,3 |
|
PN65 |
8.10 |
1 |
8.60 |
30,5X18X26 |
/ |
/ |
/ |
|
PN70 |
9.50 |
1 |
10.05 |
30,5X18X26 |
/ |
/ |
/ |
