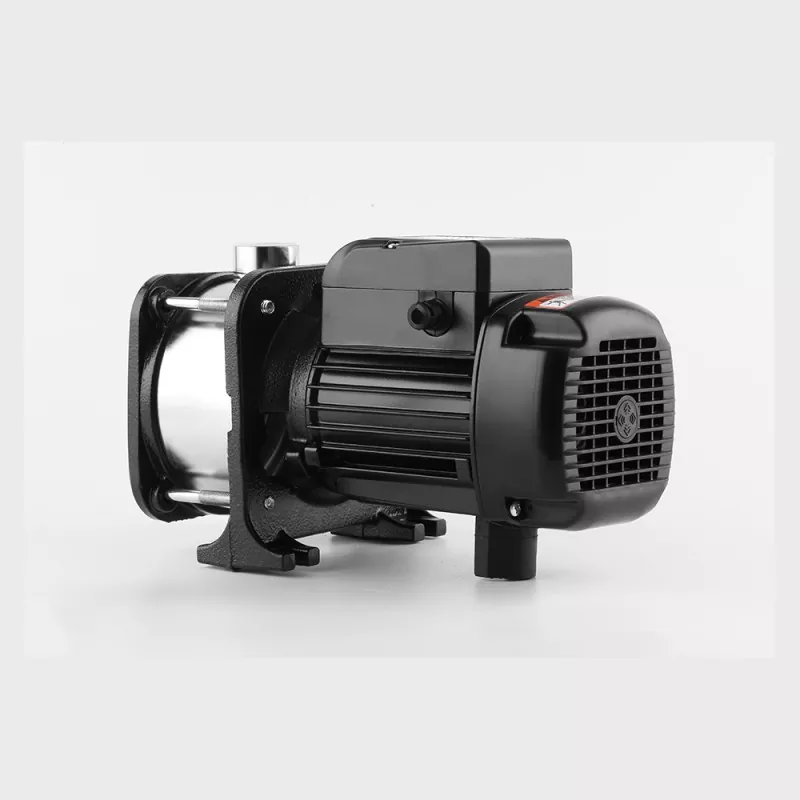

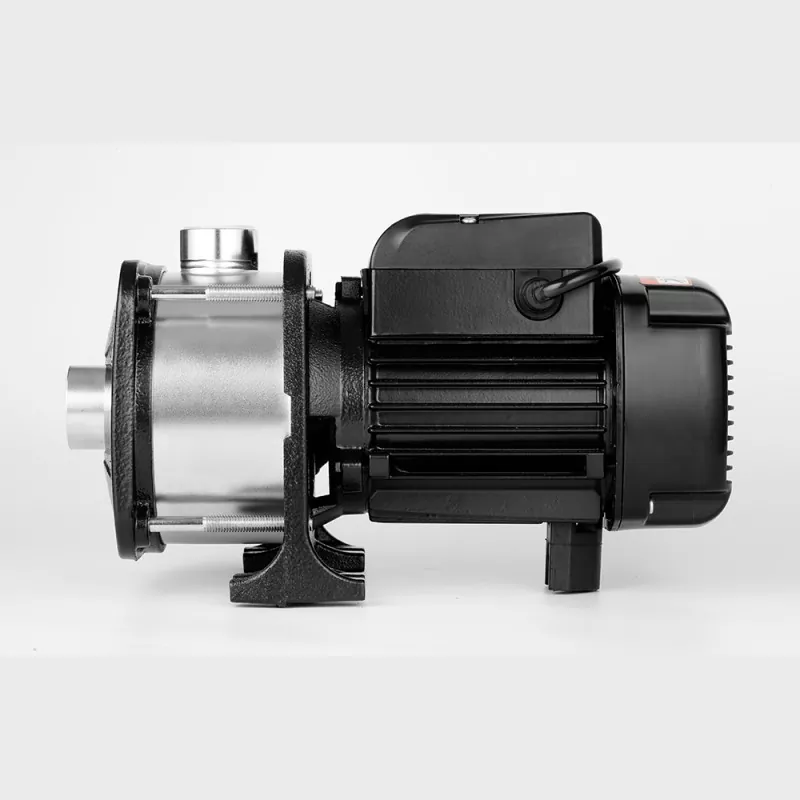

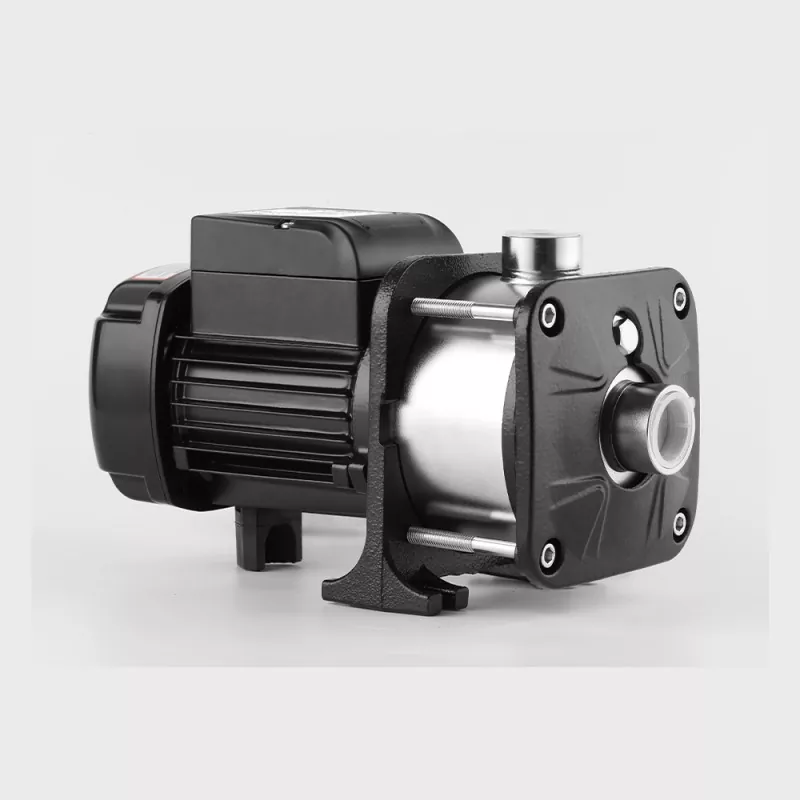

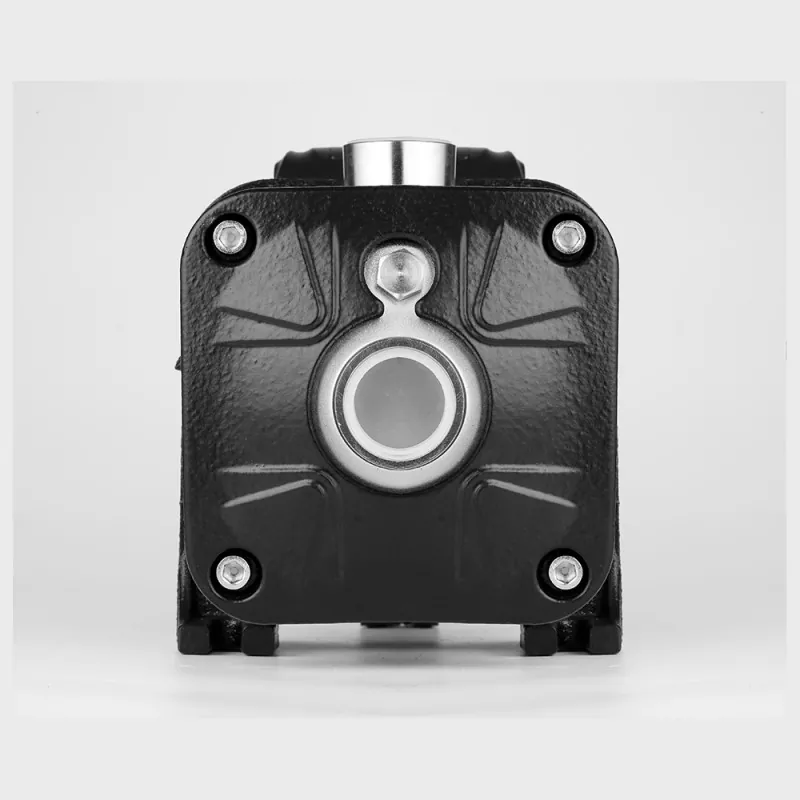

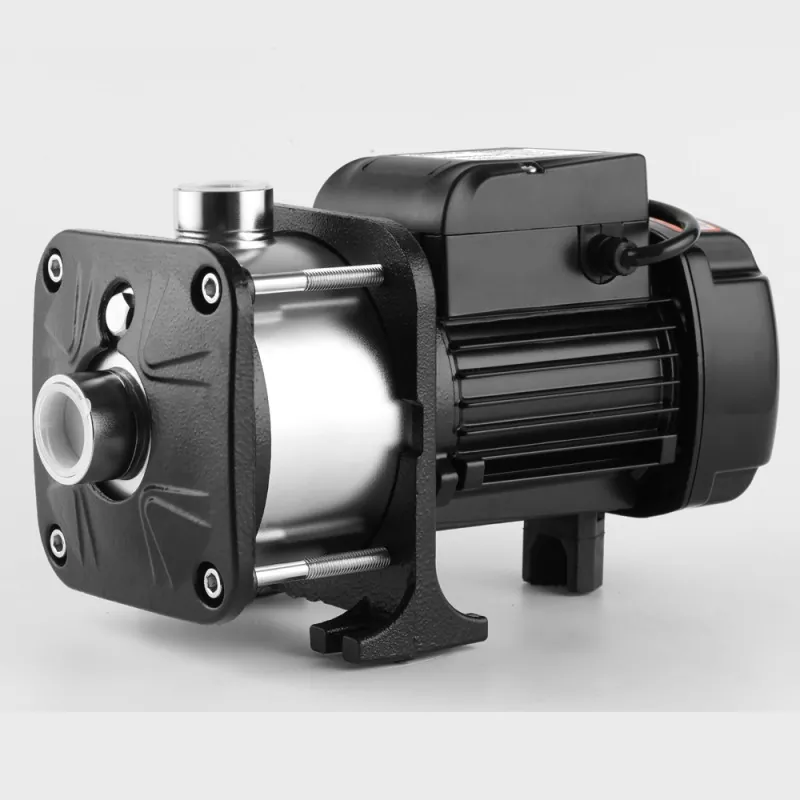

Vysokotlaké vícestupňové odstředivé čerpadlo

Toto čerpadlo je vyrobeno z vysoce kvalitních materiálů z nerezové oceli, které zajišťují dlouhotrvající a nerezavějící výkon. Díky svému kompaktnímu designu se čerpadlo CHM-2 vejde do stísněných prostor a přitom stále poskytuje působivý průtok až 3 m³/h.

Jednou z nejpůsobivějších vlastností tohoto čerpadla je jeho vícestupňový design. Se čtyřmi oběžnými koly může CHM-2 generovat vysoký tlak, takže je ideální pro aplikace, které vyžadují vysokou dopravní výšku a vysokotlaké čerpání.

Vlastnosti vícestupňového odstředivého čerpadla s vysokou hlavou:

- Vyrobeno z vysoce kvalitních materiálů z nerezové oceli

- Kompaktní design s průtokem až 3 m³/h

- Vícestupňová konstrukce se čtyřmi oběžnými koly pro vysoký tlak a zdvih až 50 metrů

- Snadná instalace a provoz s nízkou hladinou hluku a dlouhou životností

- Perfektní pro domácnost, zavlažování a malé komerční aplikace

Horizontální vícestupňové odstředivé čerpadlo řady CHM z nerezové oceli je v současnosti na trhu poměrně vyspělým produktem, který má kompaktní konstrukci a stabilní provoz, nízkou provozní hlučnost, účinnost až 44-70 %. Všechny součásti procházející vodou jsou vyrobeny z nerezové oceli AISI304. Je široce používán v

1. Klimatizace Systém chlazení & HVAC systém

2. Úprava vody: Čištění vody a filtrování vody

3. Systém zásobování vodou: Dodávka potrubí a posilovač budovy

4.  Rybářství a zemědělství: Akvakultura, zavlažování na farmách a kapkové zavlažování

Podrobnosti o produktu

Údaje o výkonu

Model	Moc kW	Maximální průtok m³/h	Max Head m	Ohodnocený bod (Flow@Head)	Oběžné kolo množství
CHM2-2	0.33	4.4	19.5	2m³/h@18m	2
CHM2-3	0.37	4.5	29.5	2m³/h@24m	3
CHM2-4	0.55	4.5	40	2m³/h@32m	4
CHM2-5	0.65	4.6	50	2m³/h@40m	5
CHM2-6	0.75	4.6	60	2m³/h@47m	6
CHM2-7	0.9	4.6	70	2m³/h@57m	7

Pracovní stav

1. Teplota kapaliny: -15~105°C

2. Maximální okolní teplota: +45°C

3. Maximální tlak: 10 Bar

4. Střední fyzikální vlastnosti:

● Čistá voda nebo podobná vodní kapalina (bez vláken, suspenduje pevné látky ≤ 3 % a průměr ≤ 2 mm)

● Nemrznoucí kapalina (Hlavní složka: glykol)

● Mírně žíravá kapalina (PH 5-9)

● Těsnicí pryž v čerpadle je EPDM (nemohla být použita k dodání MINERÁLNÍHO OLEJE)

5. Pokud je nadmořská výška vyšší než 1000 metrů a viskozita média je vyšší než viskozita čisté vody, je nutné zvýšit rezervu vodního čerpadla, aby nedošlo k přehřátí motoru.

Žádný.	Komponent	Materiál		Žádný.	Komponent	Materiál
01	Šroub	SUS201		20	Šroub	SUS201
02	Vypouštěcí šroub	AISI304		21	Konzola	HT200
03	O-kroužek	EPDM		22	Rotor	Svařovací hřídel s AISI304
04	Kryt těla čerpadla	HT200		23	Ložisko
05	Tělo čerpadla	AISI304		24	Coil Cork	NBR
06	Převlečná matice	AISI304		25	Motor
07	Obal pro umístění konečné fáze	AISI304		26	Svorkovnice	PBT
08	Vstupní difuzor	AISI304		27	Svorkovnice	PP
09	Oběžné kolo	AISI304		28	Šroub
10	Pouzdro hřídele z wolframové oceli	Wolframová ocel		29	Kondenzátor
11	Podpora difuzoru	AISI304		30	Šroub
12	Pouzdro hřídele	AISI304		31	Kabel Fairlead	PP
13	Pouzdro hřídele	AISI304		32	Spodní podpora
14	Difuzér	AISI304		33	Pružinová podložka
15	Ouletový difuzér	AISI304		34	Zadní kryt	HT200
16	Mechanická ucpávka	Grafit + SIC		35	Větrák	ABS
17	O-kroužek	EPDM		36	Kryt ventilátoru	PP
18	Obkládací disk	AISI304		37	Šroub
19	Drop Guard	NBR
